Matryca przełącznik HDMI

Matryca HDMI 4X2 HIFI HDMI to cztery wychodzące HDMI sygnały z wyjściem audio stereo, przy użyciu czterech źródeł sygnału HDMI. Matryca umożliwia czterema urządzeniami HDMI przełączać lub łatwo podzielić na dwa kompatybilne HDMI monitory lub projektory. Jedno z wyjść HDMI z wyjściem audio przez SPDIF lub przez 3,5 mm wyjście audio stereo. Matryca ta może być także umieszczona na końcu długiego kabla HDMI do regeneracji sygnału HDMI.

Eksploatacja i podłączenie:

• Podłączyć jeden kabel z każdego z źródłowych urządzeń HDMI do wejścia Matrycy HDMI.
• Podłącz jeden przewód od każdego ekranu (monitora lub projektora) do wyjścia HDMI.
• Podłącz wyjście audio SPIDIF lub COAX z urządzeniem stereo.
• Za pomocą pilota zdalnego sterowania RMT-IR do zdalnego przełączania między źródłami.
• Podłącz zasilacz 5V do Matrix HDMI 4x2HIFI

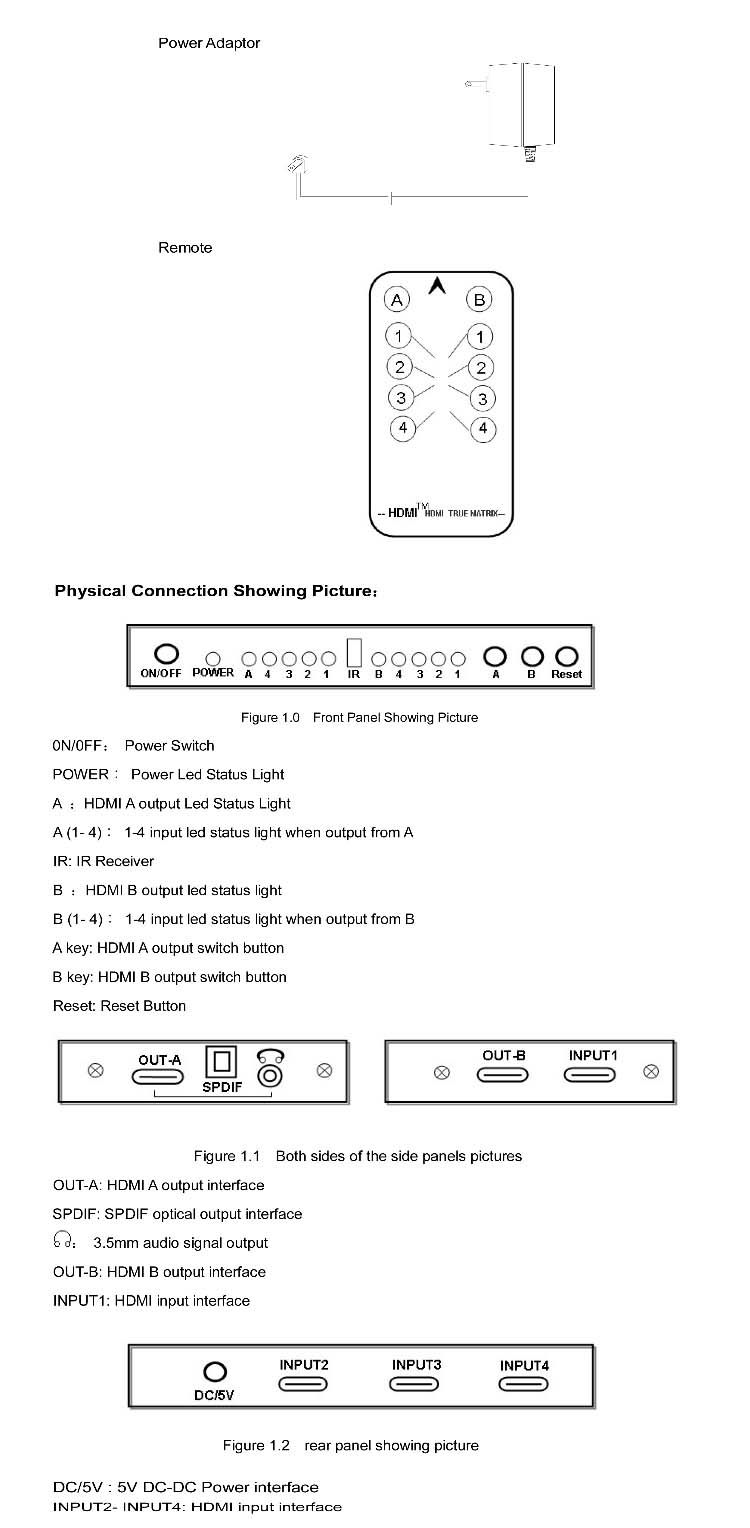

Opis Płyty

Podłączenie i obsługa

1. Podłącz źródło sygnału HDMI (takich jak HD-DVD, STB PS3) do nadajnika
2. Podłącz jeden element CAT5e/6 kabla zarówno do wyjścia nadajnika i wejście odbiornika.
3. Podłącz wyjście odbiornika do wyświetlania (takich jak HD-LCD, HD-DLP)
4. Podłącz jeden zasilacz do nadajnika, a drugi do odbiornika

Specyfikacja

• Wersja HDMI: HDMI 1.3b
• Wersja HDCP: HDCP1.2
• Rozdzielczość HDMI: 24/50/60fs/1080p/1080i/720/576p/576i/480p/480i
• Obsługa formatu koloru wideo: 24 bit/deep color 30 bit, 36 bit
• Obsługa formatu audio: DTS-HD/Dobly-true HD/LPCM7.1/DTS Dolby-AC3/DSD
• Maksymalna przepustowość transmisji: 225MHz
• Maksymalna przepustowość: 6.75Gbps
• Wejście/Wyjście sygnału TMDS: 0.5-1.5 Volts p-p
• Wejście/Wyjście sygnału DDC: 5 Volts p-p (TTL)
• Odległość przewodu zasilającego: < 15m AWG26
• Odległość przewodu wyjściowego: < 25m AWG26
• Maksymalny prąd pracy:  900mA
• Format zasilania: AC (50HZ,60HZ) 100V-240V, wyjście DC5V/1.4A
• Zakres temperatury pracy: (-15 do +55ºC)
• Zakres wilgotności pracy … 5 do 90% RH (bez kondensacji)
• Wymiary (DxSxW) : 134x89x22(mm)
• Waga: 330 g

Instrukcja eksploatacji pilotem IR

1. Przede wszystkim należy zdjąć folię, do której jest włożony pilot
2. Klawisze A i B oznacza wyjście HDMI A i B.
3. Jeśli wyjście sygnału z A należy tylko nacisnąć klawisz numeryczny poniżej linii A. Podobnie jak po naciśnięciu 2 przycisków w ramach linii, wyjście sygnału 2 będzie od A.

Uwagi:

Prosimy używać urządzenia zgodnie instrukcji obsługi aby utrzymać długie użytkowanie urządzeniem:

• Urządzenie powinno być umieszczone w miejscu, dalekie od wilgotnego, wysokiej temperatury, erozyjnego środowiska, itp.
• Wszystkie części muszą być zabezpieczone od silnych drgań, uderzeń, spadań.
• Dotknięcie zasilacza z mokrymi rękami jest zabronione
• Prosimy trzymać głowę zasilacza, a nie ciągnąć za przewód przy odcięciu od gniazdka
• Należy wyłączyć zasilanie, gdy urządzenie nie jest używane przez dłuższy czas
• Nie należy otwierać obudowy i dotykać części wewnętrzne
• Prosimy używać oryginalnego zasilacza fabrycznego.

Standardowe opakowanie

• 1 HDMX0402HiFi Matryca HDMI
• 1 HDEX101S60M  Odbiornik
• 1 Zasilacz
• Instrukcja obsługi (Angl.)
