Ultra 4K HDMI Matrix Swit

Łączy osiem źródeł HDMI do ośmiu wyświetlaczy. Matryca ta zapewni osiem wyjść HDMI i każde wyjście HDMI wspiera od Full HD 1080p do 4K oraz wszystkie formaty 3D oraz wspiera niezależnie kontrolę EDID. Współpracuje z odtwarzaczami Blu-ray, dekoderami, kino domowym, komputerami i konsole do gier, które łączą do wyświetlacza HDMI. Każde źródło jest dostępne w każdej chwili przez dowolnego wyświetlacza, wybierając go za pomocą dołączonego pilota zdalnego sterowania IR, RS-232, TCP / IP lub za pomocą przycisków wyboru na panelu przednim.

2.Specyfikacja

1. Umożliwia podłączenie do 8 źródeł HDMI rozprowadzając jednocześnie miedzy 8 wyświetlaczy
2. Obsługuje wyświetlanie o rozdzielczości do 4K x 2K@30 Hz,1080P@120Hz i 1080P 3D@60Hz
3. Obsługa formatu wideo 3D HDMI 1.4.
4. Obsługą 3D wideo z Frame Packing dla wszystkich formatów 3D do 297MHz TMDS.
5. Obsługa Deep Color do 48 bitów na piksel.
6. Wsparcie HDCP 1.4 (wejście), HDCP v1.4a protokołu odpowiada (wyjście).
7. Zapewnia odbiór wszystkich audio-danych zgodne ze specyfikacją HDMI 1.4 takich jak L-PCM (do 192 kHz, sprężonego audio (IEC 61937),DSD,DST,DTS i HBR.
8. Pełna kolorymetryczna w tym sYCC601, Adobe RGB i Adobe YCC601, xvYCC rozszerzoną gamę kolorów.
9. Działa z TMDS częstotliwością do 300 MHz.
10. Podłączenia:

• wejściowe porty 8 x HDMI żeński
• wyjściowe porty 8 x HDMI żeński

•  8x8 HDMI Matrix----------------------------------------------------------    1pcs
• 12V/3A DC power adapter----------------------------------------------      1pcs
• Operation Manual--------------------------------------------------------     1pcs
• HDMI Matrix IR Remote------------------------------------------------      1pcs
• Mounting ears-------------------------------------------------------------     2pcs
• RS232 cable----------------------------------------------------------------     1pcs

4. PANEL FUNCTIONS

4.1 Front Panel

1.LCD display:Show the status of input-output selection, EDID info and so on.

2.IR receiver window:Receive the IR from the remote control of 8x8.

3.POWER:Press this button to power the device on/off. The LED will illuminate green when the power is on, red when it is in 'Standby' mode.

4.LOCK:Press this button to lock all the buttons on the panel, press again to unlock. The red LED will illuminate when the button is locked, on the contrary, turn dark when unlock.

5.HDMI output selection button area:

• HDMI output selection button 1 to 8:Press to select the output from 1 to 8.
• All button for HDMI outputs:Press to select all of the outputs from 1 to 8.

6.HDMI input selection button area:

• HDMI input selection button 1 to 8:Press to select the input from 1 to 8.

7.PTP button:Press to mirror all inputs and outputs (e.g. output 1 to input1, output 2 to input2 and so on).

8.EDID control area:

• Menu button:Press to enter EDID set mode.
• Enter button:Press to confirm and save the setting.
• UP button:Press to change segment's value.
• Down button:Press to change segment's value.

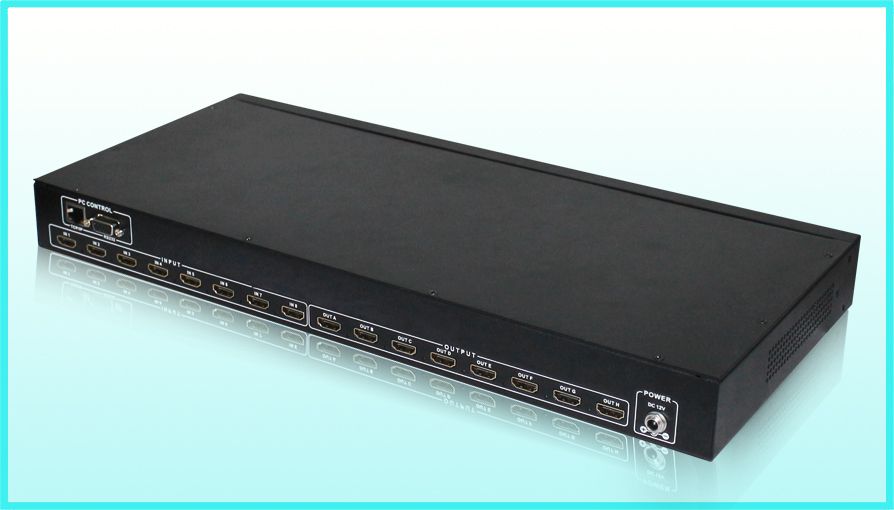

4.2 Rear Panel

1.PC CONTROL:Show the status of input-output selection, EDID info and so on.

TCP/IP: This port is the link for TCP/IP controls, connect to an active Ethernet link with an RJ45 terminated cable.

RS232: Connect to a PC or control system with D-Sub 9-pin cable for the transmission of RS-232 commands.

2.HDMI INPUT Area:Connect HDMI sources. LED 1-8 illuminate when the HDMI signal plug in corresponding input port with HDMI cable.

3.HDMI OUTPUT Area:Output for displays, AVR etc. LED A-H illuminate when the displays plug in corresponding output port with HDMI cable.

4.Power port:Use included DC adaptor to power the matrix switcher.

5.Remote Control

Power on /Standby:Press this button for power on the matrix or set it to standby mode.

1. 1.        Input port selection area:Press these buttons to select input 1-8. Press forward/backward button will cycle from input 1-8.
2. 2.        Output port selection area:Press these buttons to select output A-H, including ALL.

How to operate the Matrix Remote?

1. Power on and standby

Q.  How to power on and standby?

A.  Press Power on /Standbybutton and wait a while.

2. How to select Output and Input Port?

Q.  OUTPUT-X select INPUT-Y:

A.  Press OUTPUT-X (X means 1 to 8 of   outputs, including ALL)

Press INPUT-Y (Y means 1 to 8 of inputs)
