Bezprzewodowy Przedłużacz

Ten produkt pozwoli użytkownikowi na przesyłanie treści HD przez sieć bezprzewodową. Źródła HDMI w zestawie bezprzewodowym rozszerzają obraz i dźwięk w wysokiej rozdzielczości na dowolne wyświetlacze HDTV w odległości do 200metrów.

Wzmacniacz jest zgodny ze standardem TCP/IP Wireless Transport Protocol, dlatego ma wysoką szybkość transmisji i dużą zdolność zapobiegania zakłóceniom. HDMI Wireless Extender ma szerokie zastosowanie w prezentacji biurowej, wykładzie, edukacji, konferencji, rozrywkach rodzinnych itp.

Uwaga: Full HD 1080p przesyła bezprzewodowo do 200metrów w otwartej przestrzeni.

Obsługa i Podłączenie:

1. Podłącz jeden kabel HDMI z odtwarzacza DVD / BD do gniazda wejściowego HDMI w bezprzewodowym urządzeniu TX.
2. Podłącz jeden kabel HDMI z telewizora / monitora do gniazda wyjściowego HDMI bezprzewodowego urządzenia RX HDMI.
3. Podłącz kabel nadajnika podczerwieni do bezprzewodowego TX TX i kabel nadajnika IR musi być skierowany w stronę urządzenia kontrolnego.
4. Podłącz kabel odbiornika podczerwieni do bezprzewodowego RX HDMI.
5. Podłącz zasilanie 5V do TX i RX i włóż do gniazdka.

Ustawienia sieci:

Aby zapobiec zakłóceniom spowodowanym przez to samo urządzenie częstotliwościowe, bezprzewodowe urządzenie HDMI Extender obsługuje ustawianie częstotliwości roboczej, transmitowanie kanału i identyfikatora SSID przez WEB. Ze względów bezpieczeństwa użytkownik powinien zmienić identyfikator SSID i hasło przy pierwszym logowaniu. Proszę, wykonaj następujące czynności:

• Podłącz zasilanie 5V do nadajnika i odbiornika, i włóż do gniazdka.
• Włącz sieć WLAN telefonu komórkowego / komputera, wyszukaj i połącz SSID: HDMI_Wireless, Wprowadź domyślne hasło: 00000000.
• Zmodyfikuj typ adresu IP telefonu komórkowego / komputera na statyczny / stały, a adres IP należy ustawić w 192.168.1. XXX zakres segmentu adresu, np 192.168.1.100.
• Otwórz przeglądarkę IE i wpisz 192.168.1.10 w pasku adresu, kliknij "Enter".

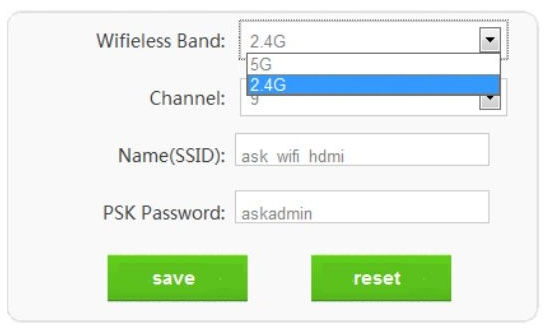

• Wprowadź domyślne hasło logowania: admin, kliknij "Login", otwórz interfejs ustawień. Jeśli chcesz zmienić hasło logowania, kliknij "Modyfikuj", po zmodyfikowaniu kliknij "zapisz", aby zapisać i wyjść. Przywróć ustawienia fabryczne po kliknięciu "reset".
• Jeśli nie pamiętasz hasła, możesz przywrócić ustawienia fabryczne. Kroki jak poniżej:

Najpierw podłącz zasilacz do bezprzewodowego przedłużacza, drugi użyj jednej igły do włożenia portu IR IN / OUT, aby nacisnąć przycisk Reset; Jeśli status i lampka stanu statusu HDMI migają trzy razy, oznacza to, że operacja resetowania zakończyła się pomyślnie.

Uwaga: Musisz zresetować urządzenie nadawujące (RX) i odebrające (TX), następnie możesz ponownie podłączyć nadajnik i odbiornik.

Specyfikacja:

• Zgodność z HDMI: HDMI1.3/HDCP1.4
• Rozdzielczość HDMI: up to 1080P@50/60Hz&SVGA/XGA/WXGA/SXGA/WXGA+/UXGA/ WSXGA+/ WUXGA
• HDMI Audio Format: LPCM2.0
• Maksymalna przepustowaść HDMI: 225MHz
• Maksymalna szybkość transmisji HDMI: 6.75Gbps
• Sygnał wejściowy / wyjściowy TMDS: 0.5~1.5Volts p-p(TTL)
• Sygnał wejściowy / wyjściowy DDC: 5Volts p-p (TTL)
• Odległość kabla wyjściowego HDMI: ≤12m AWG26 HDMI standard cable
• Typ anteny: External dual 3dBi gain antenna
• Standard bezprzewodowy: IEEE 802.11a/b/g/n
• Pasmo bezprzewodowe: 2.4GHz, 5GHz ISM Band
• Maksymalne szybkości transmisji danych: 2T2R up to 300Mbps
• Moc wyjściowa nadawania (IPEX): 16±2dBm
• Odległość transmisji: up to 200m (in open space)
• Częstotliwość nośna IR: 38KHz
• TX / RX Max prąd roboczy: 1A
• Wejście formatu zasilacza: AC 100V～240V 50HZ/60Hz, DC5V/2A
• Zakres temperatury pracy: -5 to +45℃
• Zakres temperatur przechowywania: -20 to +60℃
• Zakres wilgotności roboczej: 10 to 90%RH (No Condensation)
• Zakres wilgotności przechowywania: 5 to 95%RH (No Condensation)
• Wymiary obudowy (dł. X szer. X wys.): 127.5x127.5x25 (mm)

Uwagi:

1. Proszę korzystać z urządzenia zgodnie z instrukcją, aby zachować długi czas żywotności urządzenia.
2. Urządzenie powinno być umieszczone w miejscu z dala od wilgotnego, wysokotemperaturowego, zapylonego środowiska zewnętrznego.
3. Wszystkie części muszą być zabezpieczone przed mocnym potrząsaniem, drganiami, uderzeniami oraz przed upadkiem.
4. Dotykanie zasilacza mokrymi rękami jest zabronione.
5. Trzymaj za głowicę zasilacza a nie ciągnij za przewód zasilający przy odłączeniu od gniazda zasilania.
6. Wyłączaj zasilanie, gdy urządzenia nie są używane przez dłuższy czas.
7. Nie otwieraj obudowy i nie dotykaj wewnętrznych części.
8. Używaj oryginalnego zasilacza dostarczonego przez producenta.
